光伏系统会不会触电

个光伏系统的连接器都是防护等级最高的端子连接,而且正常使用没有直接触电的风险。

 |  亚坦能源

光伏系统的主要部件

整个光伏系统中的主要部件为:电池组件形成的组件方阵、太阳能逆变器、支架系统、电气系统和监控系统。

有电流经过的部分为:太阳能组件方阵、太阳能逆变器、电气系统和监控系统,我们分别讨论。

太阳能组件和方阵

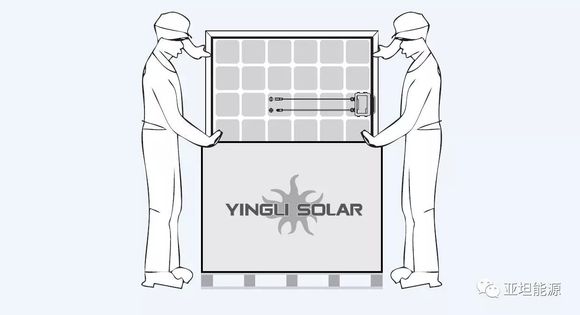

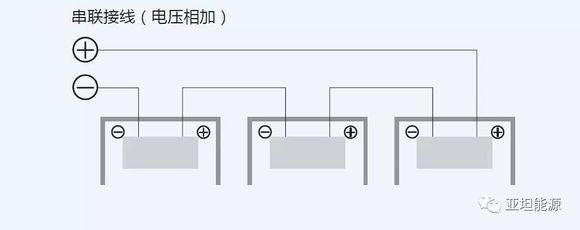

每一片太阳能组件背后都一个正负极端子,通过串并联形成组件方阵。

每一片电池组件的电压约为37V,通常会串联到300-400V(直流)。

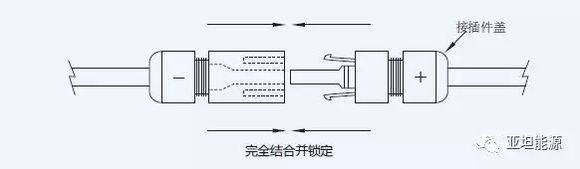

MC4光伏连接端子,这个端子是经过全球权威认证的,防护等级达到IP68,即使泡在水里也没有关系。

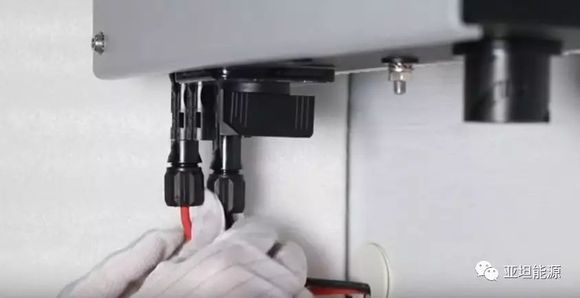

逆变器的直流输入

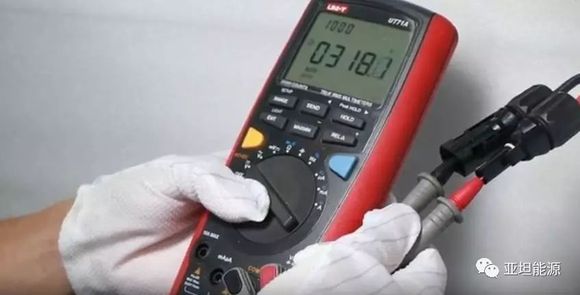

逆变器的输入端同为MC4端子,防护等级一样为IP68,但是逆变器的防护等级为IP65。将连接好的组串测量电压无误后,连接至逆变器的直流输入端子。

逆变器内部包含防雷系统、防短路系统以及电压电流控制模块。将光伏组件的直流电压转换成符合电网规程的交流电输出。

逆变器的交流输出

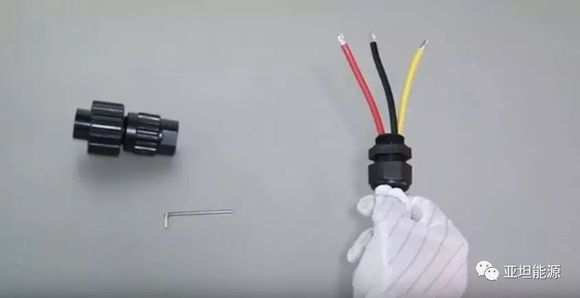

逆变器的输出端同为交流防水航空插头,防护等级一样为IP68,三根线就是直接连接到电网的(中间还有电网保护开关),此处的电压为市电。

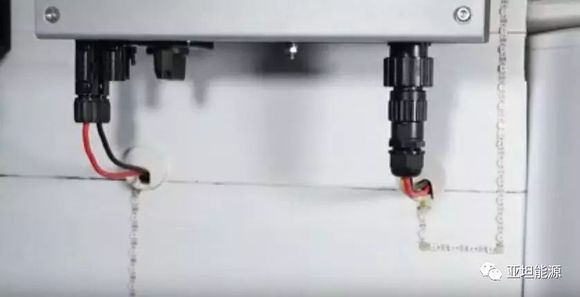

安装好的样子。

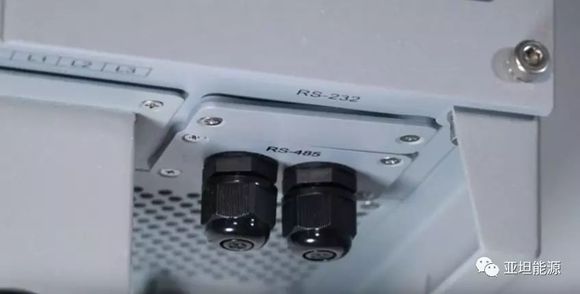

监控系统的信号连接端子

监控连接端子同样为防水端子。

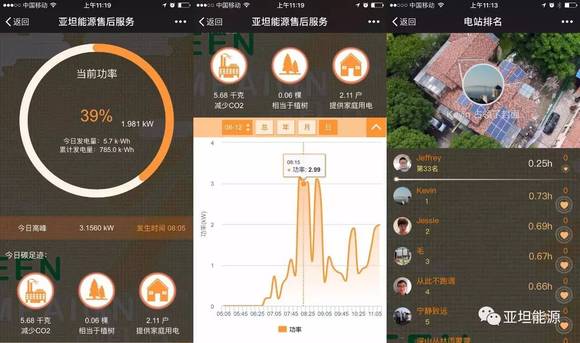

逆变器作为整个光伏系统的信息和能量转换中枢,可以将所有的工作状态通过数据线传输给用户。通过亚坦自主开发的监控采集系统,将电站的运行状态和报警状态上传至亚坦数据服务器。

结论

可以看出,整个光伏系统的连接器都是防护等级最高的端子连接,而且正常使用没有直接触电的风险。

特别指出,很多人会对光伏直流方阵的输出电压高达300-400V感到害怕,会不会产生高压触电危险,这里我们特别说明的是,太阳能组件的输出特性向电池一样,万一在安装和使用中,不小心碰触了高压,也并不会造成严重的伤害,因为当组件直接短路时,或者触电时,由于电池的输出特性,电压会立刻降至0,从而保护了不被持续伤害,类似原理接近静电。

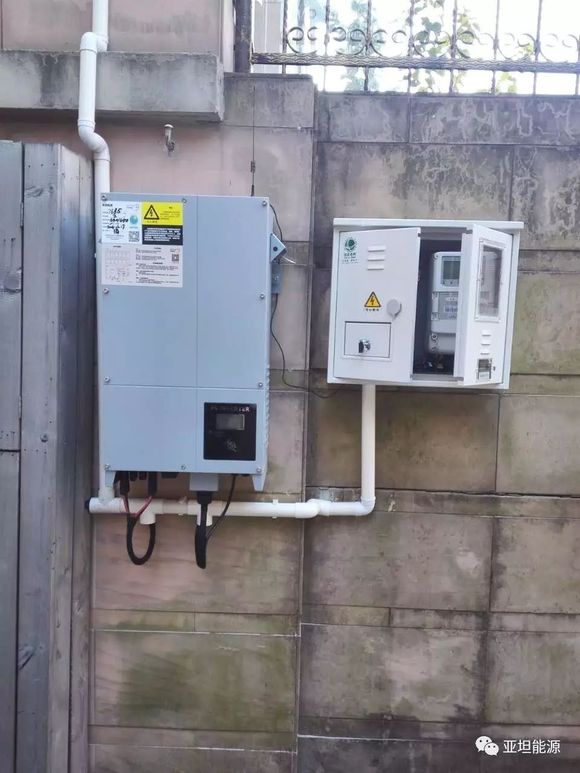

项目实拍
