文 | 陈以军

5281家。

这是截至2026年7月28日，国内现存玻璃基板相关企业的总数。与健身行业158万家的庞大体量相比，这个数字显得微不足道。但正是这5281家企业，正在撬动一场半导体封装领域的材料革命。

TGV（玻璃通孔技术）玻璃基板，被视为下一代先进封装的核心底层技术。它具备低损耗、高精密、高稳定性的核心优势，可完美适配AI算力芯片的严苛封装需求。据Omdia测算，2026年全球封装玻璃基板市场规模将达186亿美元，2030年有望突破320亿美元。中国工程院院士彭寿此前预测，这块“超级玻璃”可能在“十五五”末期变成上万亿元的新赛道。

一组数据勾勒出这个行业的底色：5281家企业中，成立10年以上的占60.55%，成立5至10年的占29.05%，两者合计接近九成；而成立3年内的企业仅占3.36%。这是一个以“老面孔”为主体的行业。与健身行业近半数企业“不满3岁”的青春躁动截然不同，玻璃基板赛道上的玩家大多是历经市场洗礼的成熟企业。

重资产的门槛

资本结构进一步揭示了行业的深层逻辑。

注册资本5000万元及以上的企业占比41.28%，1000万元至5000万元的占28.58%，两者合计接近七成。玻璃基板属于典型的资金密集型行业，产线建设、技术研发投入巨大，具备较高的资金门槛。这与健身行业超六成企业注册资本不足100万元的“轻量级”生态形成了鲜明对照。

换句话说，这不是一个创业者凭一腔热血就能闯入的领域。一条TGV中试线的投资动辄以亿元计，凯盛科技7月27日晚公告，拟在蚌埠建设TGV先进封装玻璃中试线，计划总投资约1.5亿元。蓝思科技规划建设建筑面积3万平方米的TGV玻璃基板专用厂房及全套配套产线，项目预计2026年底正式投产。

重资产意味着高壁垒，也意味着容错率低。一旦技术路线判断失误或量产良率不及预期，前期投入可能血本无归。

华东与华南的“双中心”

2026年3月正式印发的《“十五五”新材料产业发展专项规划》，已将半导体TGV玻璃通孔基板列入重点“卡脖子”材料攻关目录，明确要求到2030年高端半导体封装玻璃基板实现小批量自主供货，打破美日企业长期垄断格局。

政策的时钟已经拨响，留给产业的时间表清晰而紧迫。

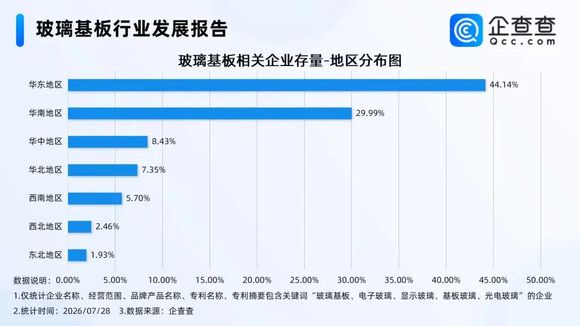

5281家企业，六成是“老江湖”，四成注册资本超5000万，七成集中在华东与华南，从地域分布来看，玻璃基板相关企业的集中度令人瞩目。华东地区占比44.14%，华南地区占29.99%，两大区域合计超过74%。其他地区占比均不足10%。

这些数据勾勒出的是一个资本密集、技术壁垒极高、竞争格局远未定型的赛道。它与健身行业158万家企业的“草莽生长”形成了某种时代对照：一个在消费端跑马圈地，一个在产业链顶端攻坚克难。

这种高度集中的产业地理，既是半导体产业链自然集聚的结果，也折射出区域发展不平衡的现实。华东拥有完整的半导体制造与封测生态，华南则聚集了大量终端应用与精密制造企业。两块区域互为犄角，构成了中国玻璃基板产业的双引擎。

但这也意味着，中西部和东北地区在下一代封装材料的产业竞赛中，几乎处于“局外人”的位置。当一项技术被定义为“卡脖子”攻关方向时，产业资源的过度集中，或许会加剧区域间的技术鸿沟。

巨头“卡位”与国产突围

2026年被业界定义为玻璃基板商业化元年。全球半导体巨头已提前布局：英特尔改造新墨西哥州工厂用于玻璃基板量产，计划2026年小批量试产、2027年规模化放量；台积电已建成含玻璃基板方案的CoPoS面板级封装试产线；三星电机与住友化学合资成立GlaSSEM，专注玻璃芯材料，拟2027年下半年全面投产。

国内企业的动作同样密集。今年5月，京东方与康宁围绕玻璃基封装载板开展合作；7月24日，蓝思科技与英特尔签署合作备忘录，双方将TGV先进封装作为重点方向；沃格光电、凯盛科技等亦在加速布局。

上游玻璃原片市场长期由肖特、旭硝子、康宁三家海外厂商垄断的格局正在松动。国内硼硅玻璃企业已与台积电开展联合中试。设备环节，帝尔激光已实现TGV设备海外销售并获得小批量复购订单；海目星则选择了一体化自研路线，打通了超快激光器、激光改质、湿法蚀刻的全流程闭环。

然而，从样品到稳定量产，TGV工艺的良率、成本控制与批量稳定性仍是核心瓶颈。沃格光电的业绩预告是一个注脚：公司预计2026年上半年归母净利润亏损1亿元至1.4亿元，TGV玻璃基线路板业务尚未实现产品放量销售。新业务营收规模极小，并处于经营亏损阶段。

玻璃基板要回答的是“中国能否在下一代封装材料中不再受制于人”。前者的成败写在街角健身房的灯光里，后者的答案藏在玻璃通孔那微米级的精度之中。

商业化元年已至，但远非收获之年。从实验室到生产线，从样品到稳定量产，这块“超级玻璃”的征途，才刚刚开始。
